JC-9308测试频率模块天线

发布时间:2020-03-21 09:56:21浏览次数:

JC-9308宽频带天线产品介绍


JC-9308是一款宽频带天线,频率覆盖750MHZ-6GHZ,驻波稳定,驻波比小于1. 5,体积小巧,做工精良,可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。


二、 无线模块测试规格参数(Specification

频率(Frequency Range) 0.75 ~ 6 GHz 增益(Gain) 1.0 dB @ 0.80.80.8 GHzGHz 1.91.91.9 dB @ 0.90.90.9 GHzGHz 3.73.73.7 dB @ 1.71.71.7 GHzGHz 3.93.93.9 dB @ 1.81.81.8 GHzGHz 5.15.15.1 dB @ 2.4 GHz@ 2.4 GHz@ 2.4 GHz@ 2.4 GHz@ 2.4 GHz@ 2.4 GHz@ 2.4 GHz@ 2.4 GHz 5.75.75.7 dB @ 2.72.72.7 GHzGHz 5.85.85.8 dB @ 2. @ 2.@ 2.8 GHzGHz 5.65.65.6 dB @ 5.@ 5.@ 5.@ 5.8 GHzGHz 驻波比(VSWR) Typ≤1.5 : 1 3dB波瓣宽度(HPBW) 100 °@ 0.9 GHzGHz 81 °@ 1.81.81.8 GHzGHz 65 °@ 2.42.42.4 GHzGHz 56 °@ 2. @ 2.@ 2.8 GHzGHz 60°@ 5. @ 5.@ 5.8 GHzGHzGHz 极化方式(Polarization) 圆极化 轴比(Axial Ratio) ≤3dB 端口阻抗(Zo) 50 Ohm 射频接口(RF Connector) SMA母(F) 尺寸(Dimension) 120(W) x 120(D) x 51.6(H) mm

蓝牙、无线网卡、GPS、WIFI、无线模块驻波测试。

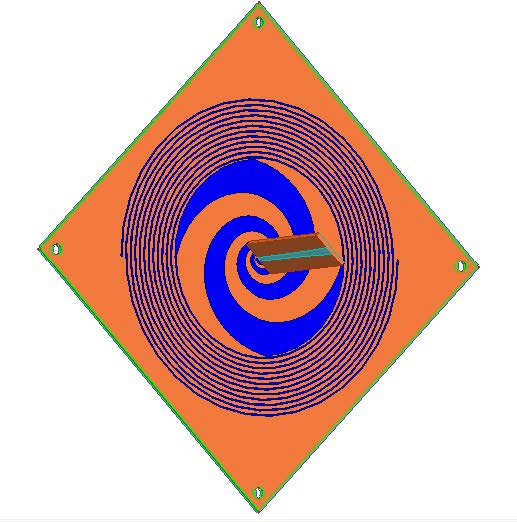

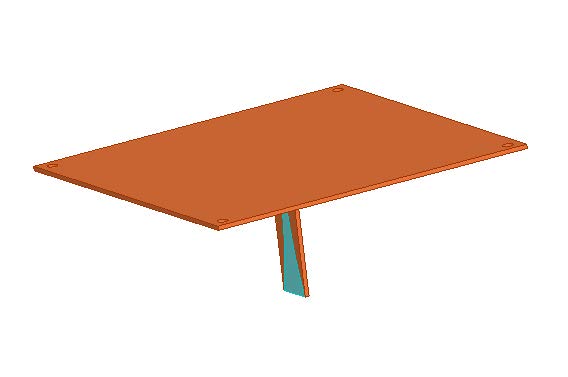

蓝牙、无线网卡、GPS、WIFI、无线模块驻波仿真实测试
