JC-1840喇叭天线测试天线

发布时间:2020-03-25 16:49:37浏览次数:

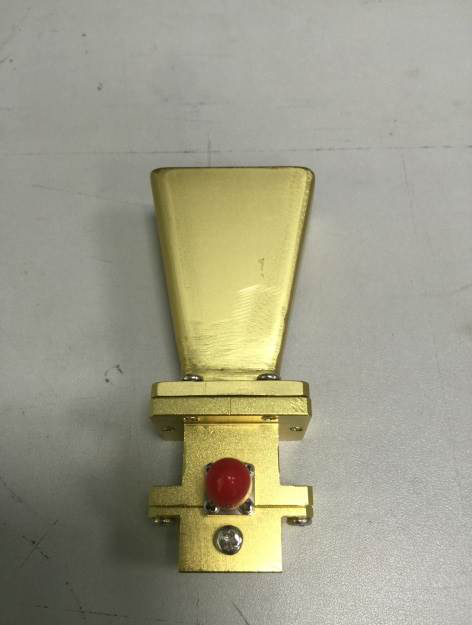

一、JC-1840喇叭天线 产品介绍:


JC-1840喇叭天线是一款宽频带天线,频率覆盖18GHz-40GHz,驻波稳定,驻波比小于2,体积小巧,做工精良。在毫米波测试中广泛应用。

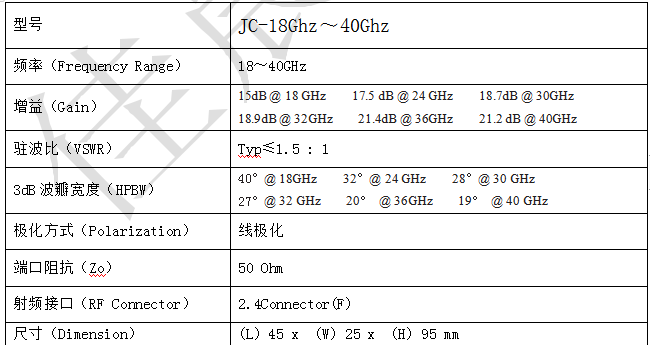

二、JC-1840喇叭天线规格参数(Specification)


JC-1840喇叭天线规格参数(型号	JC-18Ghz~40Ghz 频率(Frequency Range)	18~40GHz 增益(Gain)   	15dB @ 18 GHz    17.5 dB @ 24 GHz    18.7dB @ 30GHz 18.9dB @ 32GHz    21.4dB @ 36GHz    21.2 dB @ 40GHz 驻波比(VSWR)	Typ≤1.5 : 1 3dB波瓣宽度(HPBW)	40°@ 18GHz    32°@ 24 GHz    28°@ 30 GHz 27°@ 32 GHz    20° @ 36GHz    19° @ 40 GHz 极化方式(Polarization)	线极化 端口阻抗(Zo)	50 Ohm  射频接口(RF Connector)	2.4Connector(F) 尺寸(Dimension)	(L) 45 x  (W) 25 x  (H) 95 mm)

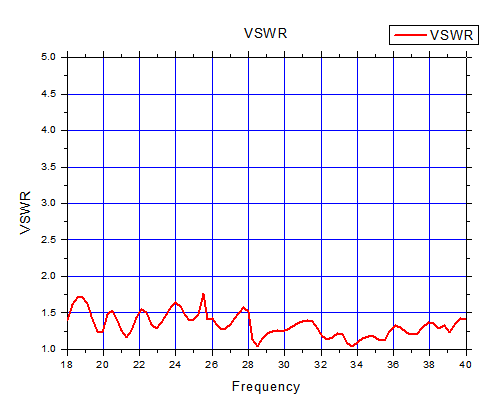

三、JC-1840 喇叭天线驻波测试(VSWR)结果

JC-1840 喇叭天线驻波测试(VSWR)结果

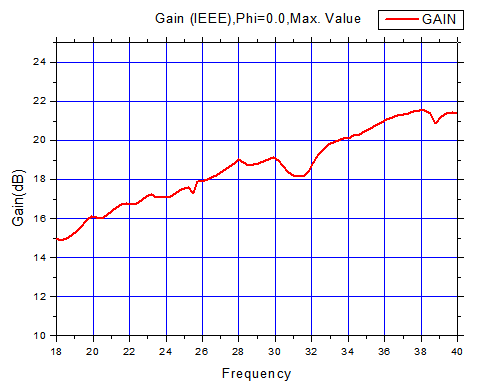

四、JC-1840 喇叭天线增益测试(VSWR)结果

四、JC-1840 喇叭天线增益测试(VSWR)结果
